一、概述：

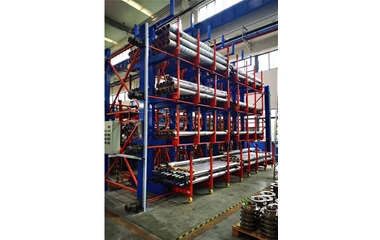

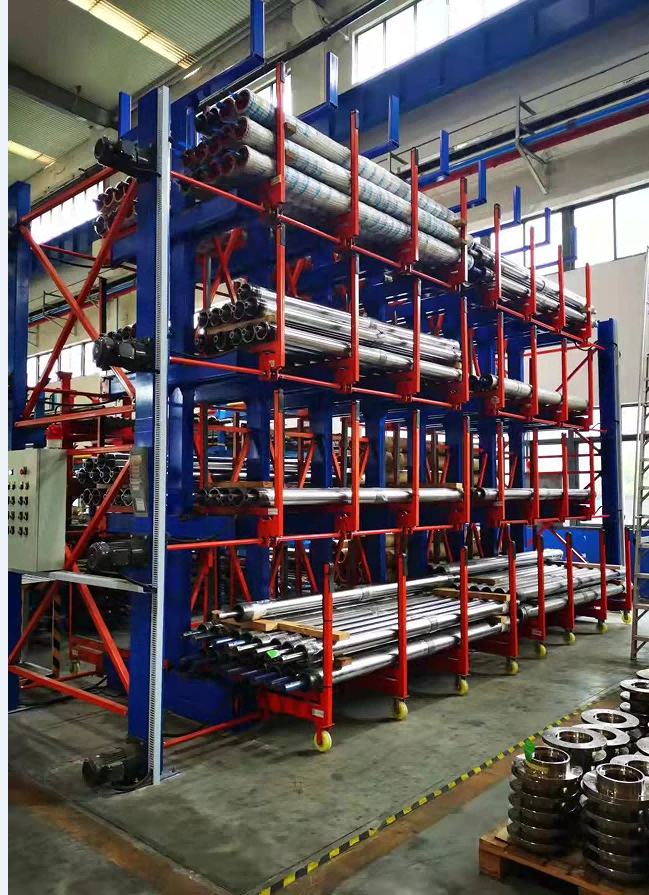

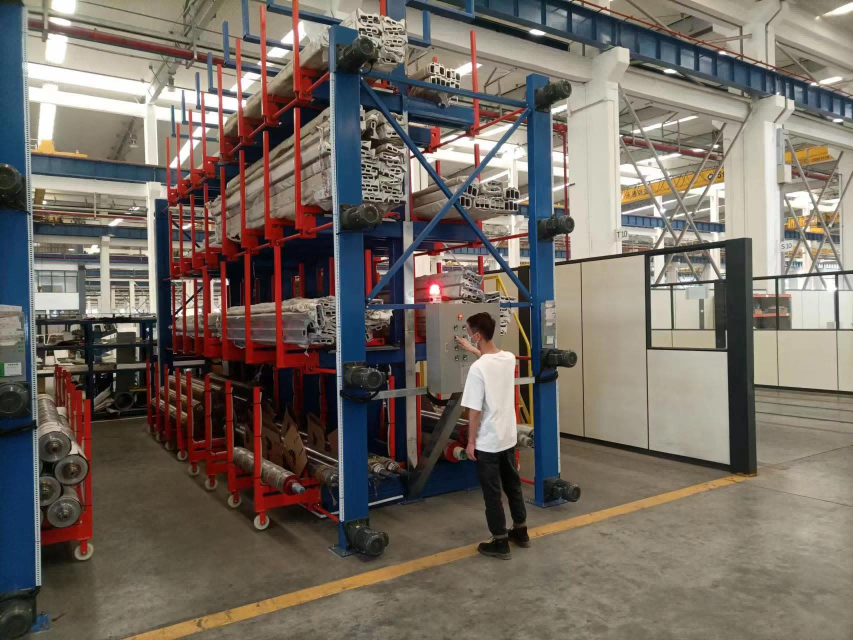

本產品品名為電動伸縮式懸臂貨架，具有懸臂伸縮存儲以達到節省空間及存取方便等特點；廣泛應用于各種管材、型材、軋輥等異形管件的存儲；可滿足客戶存取方便、按需取用、節省空間的需求； 主要存取方式以行吊配合綁繩存取，配2臺登高車，方便最上層掛繩存取貨物。二、主要結構及工作原理：
1.主要結構
本產品由電機架、立柱架及伸縮臂三部分組成，其間以傳動桿，拉桿等連接成整體存儲設備；
2.工作原理
傳動原理：電機傳動；電機帶動傳動桿齒輪轉到從而達到貨位自由伸縮功能；
三、主要性能參數：
承載：單層單側載重5000kg（含6個臂）；每個臂載重850kg；
貨位凈尺寸：L6000*D600*H600mm；
適用尺寸：6米長型材；
電機型號及功率：GV-28-400-30-S;功率400w
主要材料說明：材質Q235B
1、立柱：100*200*4.0mm--方管；
2、底座:120*60*4.0mm--方管；
3、懸臂套管：160*60*4.0mm--方管；
4、移動懸臂：100*40*5.0mm--方管；
5、載重懸臂：60*40*5.0mm--方管；
6、懸臂護欄：40*40*2.0mm--方管；
7、傳動軸：φ32*3.0--圓管；
8、頂層懸臂：100*40*5.0mm；
9、底板：350*250*8.0mm；320*230*8.0mm；
10、連接斜拉桿：40*40*2.0mm--方管；
