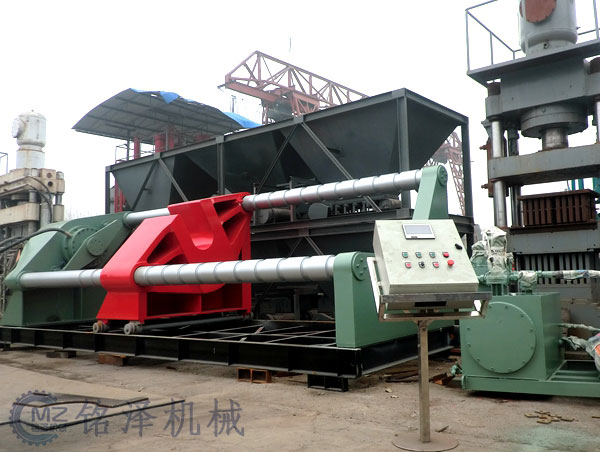

臥式輪軸壓裝機
一、設備簡介
臥式輪軸壓裝機是我公司根據客戶要求定制的臥式裝配設備，用于電機端蓋、滾筒軸承、轉子軸承、輪對軸承、腳輪軸承等部件的拆裝，設備油缸座、支撐梁和滑塊采用鋼板焊接；獨立的液壓系統為設備提供穩定的壓力，方便維護和檢修；根據轉子尺寸調節V升降平臺，更換壓頭方便，手動按鈕控制效果好，并能自動返回。
二、設備技術參數
|
型號 |
公稱壓力 |
系統壓力（Mpa） |
主油缸行程 |
移動工作臺行程 |
設備總功率 |
外形尺寸 |
|
YP320 |
3200 |
31.5 |
500 |
1200 |
23.5 |
2000*1000*1800 |
|
YP500 |
5000 |
31.5 |
700 |
3500 |
31.75 |
8000*3000*3700 |
以上是兩款小型臥式軸承壓裝機的詳細技術參數表，僅供參考，我們會根據實際情況對其進行調整。
三、設備工作原理
臥式輪軸壓裝機液壓傳動是利用液體壓力來傳遞動力和進行控制的一種傳動方式，液壓裝置是由液壓泵、液壓缸（液壓馬達等執行機構）、液壓控制閥和液壓輔助元件完成?！?/p>
四、液壓裝置系統
軸承壓裝機的液壓裝置系統由液壓缸、液壓閥、油箱、液壓泵、電機及輔助元件組成，具體如下：
1、液壓缸：可將液壓能轉化為機械能；
2、液壓閥：控制液壓油的流量，流向，壓力，工作順序及保護液壓回路；
3、液壓泵：將油箱的液壓油輸送到液壓系統內，應注意其轉動方向；
4、油箱：由鋼板焊接而成，內部按要求分開，在使用前應對其進行除雜和清洗；
5、電機：將電能轉換為液壓能，應根據轉動方向連接接線端子；
6、輔助元件：油管及油管接頭、濾油器、壓力表和密封元件等。

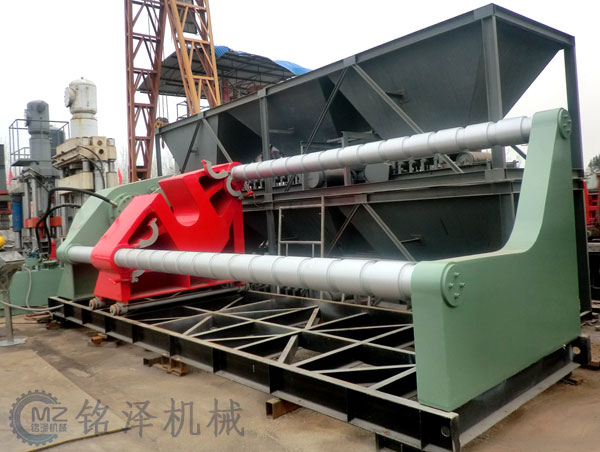

內蒙古客戶定制的臥式500噸壓裝機
五、設備試機視頻
600噸臥式壓裝機試機現場視頻
六、設備操作步驟
1、檢查輪軸壓裝機放置是否水平、電源是否安全；
2、檢查液壓油是否加到位，電路無損壞；
3、啟動電機，檢查電機轉向是否正確；
4、點動液壓系統，檢查液壓系統無漏點、無異響；
5、空車運行液壓系統，使系統內的空氣排凈；
6、根據電機定子調整工作臺，壓裝調試，使設備達到壓裝要求；
7、正常壓裝工作，結束后，注意設備的維護保養。
